工业搅拌器标准搅拌槽

2020-09-11 15:49:52      点击:

工业搅拌器搅拌槽系统的几何特性对液体流型和搅拌效果有相当重要的影响,在某种工业搅拌器搅拌槽中得到的结果不适用于几何特性不同的其它搅拌槽,因此有必要建立一个“标准”构型,作为对搅拌操作研究以及设计的基点。事实上,标准构型搅拌槽已可满足化工操作中大多数工艺过程对搅拌的要求。

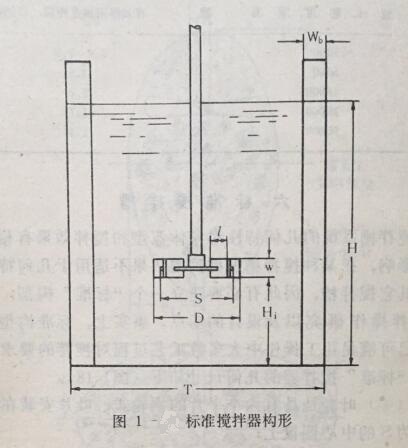

“标准”型搅拌器的几何尺寸如下
(1)叶轮是具有六个平片的涡轮式,叶片安装在一个直径为S的中心圆盘上;
(2) 叶轮直径D等于搅拌槽直径T的1/3
(3) 搅拌器离槽底的高度Hi =1. 0叶轮直径;
(4) 桨叶的叶片宽度w=1/5叶轮直径;
(5) 桨叶的叶片长度l=1/4叶轮直径;
(6) 液体深度H=1.0槽径;
(7) 挡板数目=4, 垂直安装在槽壁上并从槽底延伸到液面之上:
(8) 挡板宽度Wb=1/10槽径。
