吸收塔搅拌器叶轮改进

2020-11-12 20:33:25      点击:

    常见吸收塔叶轮损坏的原因分析:搅拌器叶轮设计不合理引起的破坏;搅拌器应力腐蚀引起的叶片损坏;大力矩启动对搅拌器叶片损坏。

吸收塔搅拌器的改进综合考虑以上几点影响因素,为保证吸收塔搅拌器安全、稳定运行,结合设备的实际运行工况,对吸收塔搅拌器进行重新设计、加工和安装。要优化搅拌器叶片根部的设计,以避免焊接应力的产生,

改进措施如下:
    ① 搅拌器材料的改进。改进之后搅拌器的轴、轮毂选用1.4529双相不锈钢材料,叶片选用1.4517双相不锈钢材料,两种双相不锈钢综合了许多铁素体和奥氏体最优异的性能,铬和钼的含量都很高,因此,具有极好的抗点腐蚀和均匀腐蚀的能力,双相组织保证了该钢具有很高的抗应力腐蚀破裂的能力。搅拌器综合力学性能好,有很高的机械强度和疲劳强度,屈服强度是18-8型奥氏体不锈钢的2倍。搅拌器叶片转动的线速度较高,对材料的抗磨蚀性能要求也较高,因此,选用了在抗磨蚀性能方面表现更加优异的1.4517双相不锈钢材料。

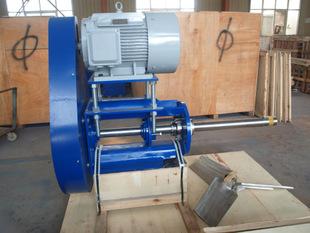

吸收塔搅拌器
    搅拌器优化设计,其性能参数的重新确定。搅拌器的主要性能参数包括排出流量和功率值,在吸收塔浆液密度一定的情况下,搅拌器的排出流量和能耗主要是由转速和搅拌器叶片直径决定。搅拌器的排出流量与叶片直径的三次方成正比,与转速的一次方成正比。搅拌器的功率与搅拌器叶片直径的五次方成正比,与转速的三次方成正比。因此,适当增大搅拌器叶片直径,降低搅拌器的转速可保证在搅拌器排出流量不变的前提之下降低搅拌器的能耗。改进之后(改进前为叶片直径900mm,转速157rpm,运行电流50A左右)的搅拌器叶片直径设计为1100mm, 边缘设计加强肋保护叶片不受腐蚀和磨损,转速降低至130r/min。改进之后搅拌器排出流量稳定,搅拌效果良好,运行电流稳定在38~42A, 能耗降低

搅拌器叶片焊接过程中控制焊接应力的措施。
      1).采用合理的焊接次序。
      2).焊件做预热处理,温度控制在150~250.
      3).采用同步收缩法进行焊接,焊缝成型应圆滑过渡到母材,焊缝收弧处应填满,以防止产生弧坑裂纹,每段焊缝的最佳长度应保持在150~250mm.
